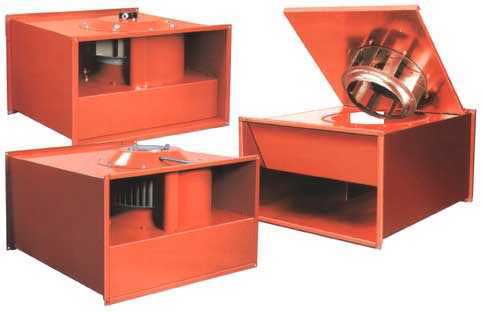

Вентиляторы для прямоугольного канала





Достоинства

 - Возможность быстрого подсоединения к стандартному фланцу 20 мм
 - Монтаж в любом положении
 - Возможность плавного регулирования в диапазоне 100% с помощью трансформаторных и электронных устройств
 - В серийном исполнении обеспечена защита электродвигателя с помощью термореле
 - Компактность конструкции, благодаря которой для установки в помещении требуется мало места
 - Очень малый пусковой ток


Основные характеристики

 - корпус выполнен в виде прямоугольного канала с сечением от 200х400 до 500х900 мм
 - диаметр рабочего колеса - от 225 до 560 мм
 - максимальная производительность по воздуху - 6000 м.куб/ч
 - максимальное полное давление - 1000 Па
 - монтаж в вентиляционном канале в любом положении
 - электродвигатель с внешним ротором

Область применения

Системы вентиляции и кондиционирования воздуха жилых, общественных и производственных зданий и сооружений.

Основные особенности

Канальные вентиляторы объединяют в себе такие преимущества осевых вентиляторов как прямолинейность потока воздуха и простота монтажа с большим постоянством давления, низким уровнем шума и необычайно большим коэффициентом полезного действия центробежного вентилятора.

Корпус

Корпус изготовлен из оцинкованного стального листа и выполнен в виде канала прямоугольного сечения. Таким образом, вентилятор можно устанавливать непосредственно в вентиляционном канале в любом положении. Со стороны входа и выхода они оснащены стандартным фланцем шириной 20 мм. Для типового ряда ЕКА 200-450 используются рабочие колеса с загнутыми вперед лопатками, изготовленные из оцинкованного стального листа. Для типового ряда КНА 200-450 используются рабочие колеса большой производительности с загнутыми назад лопатками, изготовленные из алюминия, обладающего стойкостью к морской воде. Вентиляторы типовых рядов SIGMA, у которых электродвигатель и рабочее колесо установлены на откидной дверце, особенно удобны для проведения технического обслуживания и поэтому их следует использовать на загрязненном воздухе.

Рабочие колеса

Рабочее колесо смонтировано непосредственно на внешнем роторе электродвигателя и сбалансировано вместе с ним по двум плоскостям в соответствии с классом качества G 2,5 по DIN/ISO 1940.

Подключение к электрической сети

Приводные электродвигатели имеют выведенный наружу кабель. Подключение к электрической сети осуществляется с помощью прилагаемой, но не подсоединенной клеммной коробки со степенью защиты IP 44.

Характеристики производительности по воздуху

Характеристики для этого типового ряда были получены при способе монтажа В (вход свободен, к выходу подсоединена магистраль) и отражают перепад полного давления D рt в зависимости от производительности по воздуху. Динамическое давление рd2 относится к поперечному сечению фланца на выходе вентилятора.

Уровни шума

На характеристиках производительности по воздуху (числа, обведенные окружностью) представлен средневзвешенный уровень звуковой мощности канала со стороны выхода LWA 4.Средневзвешенный уровень звуковой мощности со стороны забора воздуха LWA 3 в соответствии с DIN 45635, часть 38, определяется следующим образом:
LWA 3= LWA 4 - 2 дБ(А)
Средневзвешенный уровень звуковой мощности корпуса LWA 2 в соответствии с DIN 45635, часть 38, определяется следующим образом:
LWA 2= LWA 4 - 15дБ(А)
Средневзвешенный приблизительный уровень звукового давления LPA на расстоянии 1м можно получить путем вычитания из средневзвешенного уровня звуковой мощности величины, равной 7дБ(А).
Необходимо учитывать, что отражения и характеристика помещения, а также собственные частоты по-разному влияют на величину уровня звукового давления. Во избежание передачи корпусного шума на подсоединенный воздуховод, рекомендуется использовать наши элементы для соединения с каналом. Для расчета глушителей шума представляет интерес октавный уровень звуковой мощности, который определяется следующим образом:
LWokt = LWA 4+ LWrel

Относительные октавные уровни звуковой мощности LWrel при средних частотах октавных полос

fm (Гц)
63
125
250
500
1000
2000
4000
8000
LWrel (дБ)
5
-2
-2
-3
-3
-8
-12
-24

Структура условного обозначения


EKAD 225-4 K
E
С односторонним всасыванием
K
Вентилятор для прямоугольного канала
A
Электродвигатель с внешним ротором
D
Е - однофазная сеть; D - трехфазная сеть
225
Диаметр рабочего колеса
4
Число полюсов
K
Уменьшенный электродвигатель
